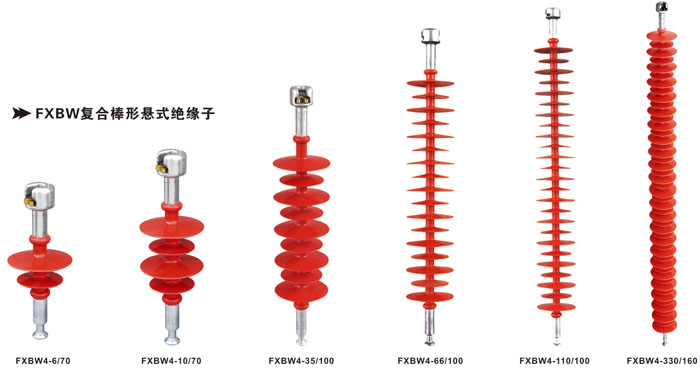

FXBW復合棒形懸式絕緣子
產品介紹：
護套厚度≥5MM，厚度一致，符合國標IEC標準。
傘裙與護套采用整體成型技術。
端部密封采用高溫硫化膠高壓密封技術，達到四層防護目的，使金具端部密封性能可靠。
金具連接采用國際先進的壓接工藝。
傘裙設計采用獨特的空氣動力學原理。
采用ERC高溫加強型耐酸芯棒。
獨特的金具開槽設計，且開槽厚度一致，杜絕尖端放電。
金具鍍鋅層采用稀土鋁熱鍍鋅技術，避免了壓接時鋅層脫落。
進口原材料生產的產品，其憎水性可達到HC1級水平。
|
絕緣子型號
|
額定電壓KV
|
最小電弧距離H.mm
|
最小公稱爬電距離L.mm
|
雷電全波沖擊耐受電壓KV（峰值）不小于
|
工頻一分鐘濕耐受電壓KV（有效值）不小于
|
|
FXBW-10/70
|
10
|
200
|
400
|
165
|
50
|
|
FXBW1-35/70
|
35
|
450
|
810
|
230
|
95
|
|
FXBW2-35/70
|
35
|
450
|
810
|
230
|
95
|
|
FXBW3-35/70
|
35
|
450
|
1015
|
230
|
95
|
|
FXBW4-35/70
|
35
|
450
|
1015
|
230
|
95
|
|
FXBW1-66/70
|
66
|
700
|
1450
|
410
|
185
|
|
FXBW2-66/70
|
66
|
700
|
1450
|
410
|
185
|
|
FXBW3-66/70
|
66
|
700
|
1900
|
410
|
185
|
|
FXBW4-66/70
|
66
|
700
|
1900
|
410
|
185
|
|
FXBW1-110/70
|
110
|
1000
|
2700
|
550
|
300
|
|
FXBW2-110/70
|
110
|
1000
|
2700
|
550
|
300
|
|
FXBW3-110/70
|
110
|
1000
|
3150
|
550
|
300
|
|
FXBW4-110/70
|
110
|
1000
|
3150
|
550
|
300
|
|
FXBW1-110/100
|
110
|
1000
|
2700
|
550
|
300
|
|
FXBW2-110/100
|
110
|
1000
|
2700
|
550
|
300
|
|
FXBW3-110/100
|
110
|
1000
|
3150
|
550
|
300
|
|
FXBW4-110/100
|
110
|
1000
|
3150
|
550
|
300
|
|
FXBW1-220/100
|
220
|
1900
|
5100
|
1175
|
540
|
|
FXBW2-220/100
|
220
|
1900
|
5100
|
1175
|
540
|
|
FXBW3-220/100
|
220
|
1900
|
6300
|
1175
|
540
|
|
FXBW4-220/100
|
220
|
1900
|
6300
|
1175
|
540
|
|
FXBW1-220/160
|
220
|
1900
|
5100
|
1175
|
540
|
|
FXBW2-220/160
|
220
|
1900
|
5100
|
1175
|
540
|
|
FXBW3-220/160
|
220
|
1900
|
6300
|
1175
|
540
|
