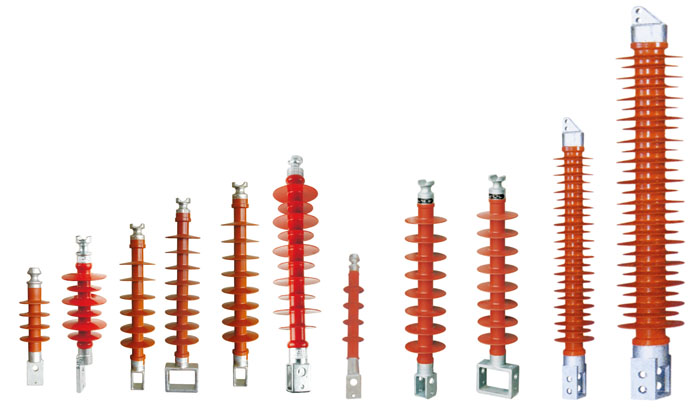

橫擔式復合絕緣子
序
號
|
絕緣子型號
|
結構尺寸
|
絕緣
距離
L1(mm)
|
線槽
尺寸
(mm)
L2???R
|
安裝尺寸
|
穩定孔
直徑
d1±0.5
(mm)
|
安裝孔與
穩定孔中
心距
a±1(mm)
|
最小公稱
爬電距離
(mm)
|
1min工濕
耐受電壓
(kV)
(有效值)
|
雷電沖
擊耐受
電壓
(kV)
(有效值)
|
額定彎
曲破壞
負荷
(kN)
|
孔直徑
d1±0.5
|
高度
h
|
1
|
FS-10/2.5
|
295
|
170
|
24
|
12
|
18
|
14
|
9
|
40
|
420
|
45
|
90
|
3
|
2
|
FS-10/5.0
|
471
|
320
|
28
|
14
|
18
|
52
|
11
|
40
|
400
|
45
|
90
|
5
|
3
|
FS1-35/5.0
|
611
|
460
|
28
|
14
|
22
|
130
|
11
|
40
|
770
|
133
|
230
|
5
|
4
|
FS2-35/5.0
|
620
|
474
|
24
|
14
|
22
|
52
|
11
|
35
|
1120
|
133
|
230
|
5
|
5
|
FS1-110/10
|
1269
|
1050
|
32
|
/
|
26
|
84
|
13
|
45
|
3150
|
230
|
550
|
10
|
6
|
FS2-110/10
|
1318
|
1100
|
32
|
/
|
26
|
84
|
13
|
45
|
3150
|
230
|
550
|
10
|
7
|
FS3-110/10
|
1336
|
1000
|
20
|
/
|
15
|
/
|
24
|
100
|
1980
|
230
|
550
|
|
