概述

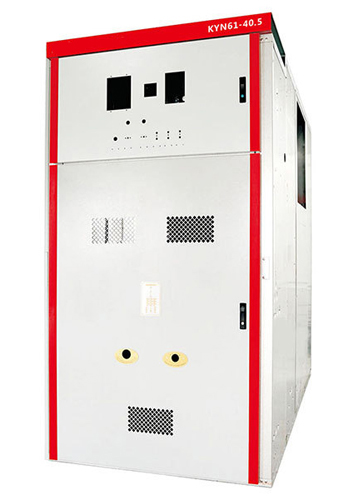

KYN61-40.5型開關柜體系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和 分配電能之用，并具有對電路實行控制、保護和監測等功能。?

結構說明
開關柜按GB3906和IEC62271-200:2003要求進行設計。整體由柜體和可抽出部件（手車）組成，柜體結構均采用敷鋁鋅板 或鍍鋅板用螺栓聯接組裝而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可靠接地，主回路系統的各 隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm的接地母線。?

主要特點
1、柜體結構采用組裝式，斷路器采用手車落地式結構；
2、可選配：國產設計的真空斷路器ZN85-40.5（3AV3）、廈門華電固封式真空斷路器VEP-40.5、阿海琺SF6斷路器 FP4025D、施耐德SF6斷路器SF2，同類斷路器具有互換性；
3、手車車架中裝有絲桿螺母推進機構、超越離合器，可輕松移動手車，并能防止誤操作而損壞推進機構；
4、接地開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”聯鎖功能；
5、所有操作均在柜門關閉狀態下進行，保障操作人員的安全；
6、電纜室空間充裕，可連接多根電纜，并可架空出線；
7、外殼防護等級為IP3X，手車室門打開及各隔室間防護等級為IP2X；
8、材質可選用鍍鋅或敷鋁鋅板制作。?

柜體尺寸
